Construcción de un tetraedro a
partir de sus proyecciones diédricas.
Caballera

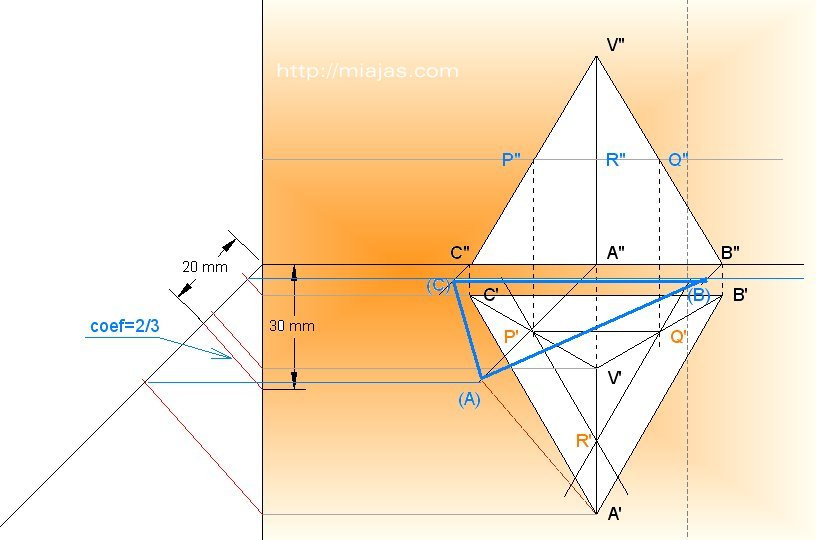

Se establece el coeficiente gráfico de reducción ( 2/3) y se dibuja la planta en perspectiva (A,B,C)
Construcción de un tetraedro a
partir de sus proyecciones diédricas.
|
||
|
Se establece el coeficiente gráfico de reducción ( 2/3) y se dibuja la planta en perspectiva (A,B,C) |
||
|
|
||

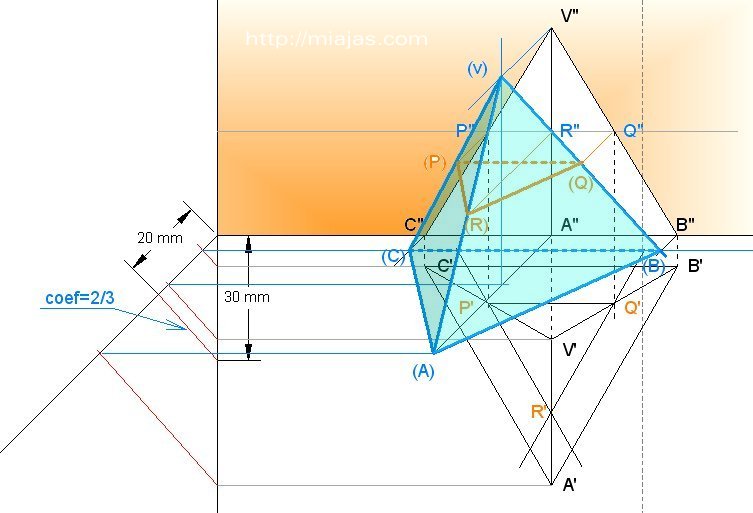

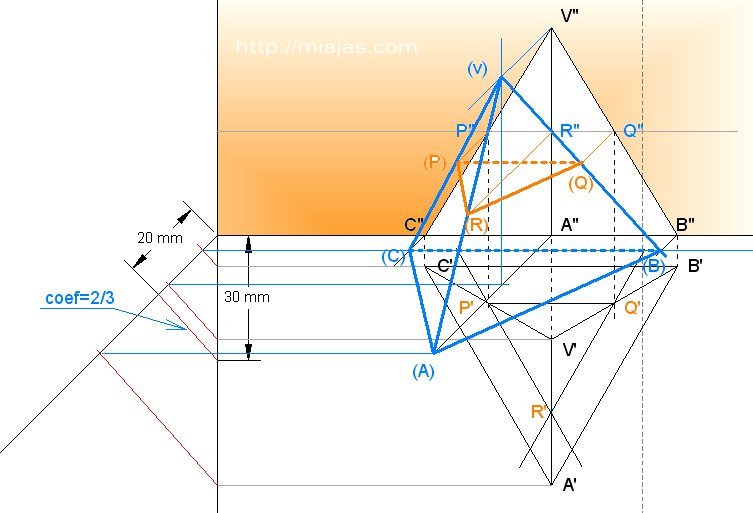

| Con la perspectiva del cuarto vértice V, se completa el tetraedro. La sección por un plano paralelo a XY puede obtenerse directamente del alzado al ser el plano sección un proyectante vertical. (P,Q,R) | ||
|
|
||
|
|
||
