    Representación tridimensional de poliedros






Estas animaciones se han creado utilizando 3dStudio Max y Macromedia Flash MX.

Para poder observar detenidamente los objetos desde todos los ángulos utiliza los botones de desplazamiento de la película.
       Animaciones en formato flash

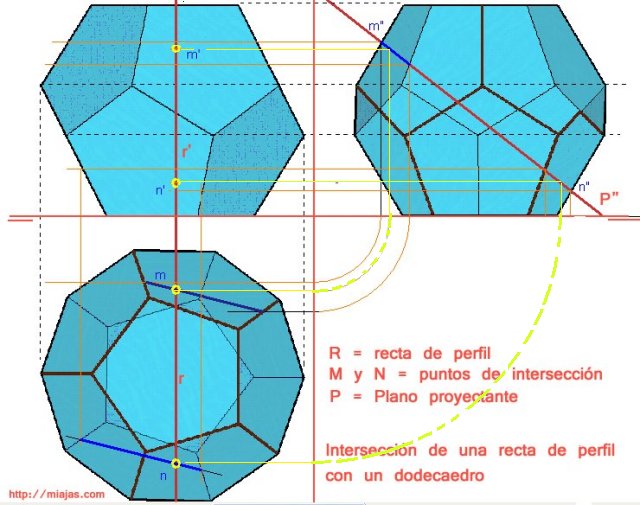

Intersección recta de perfil con dodecaedro


Proyecciones diédricas


Detalle de la intersección:

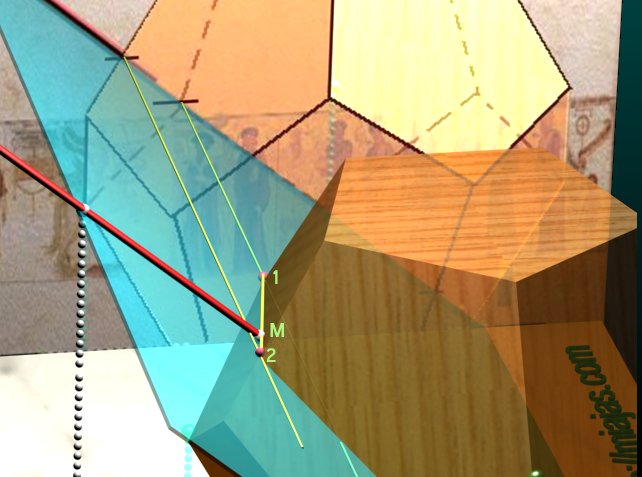

Los puntos 1 y 2 son las interseccíones de las aristas del dodecaedro con el plano proyectante que contiene a la recta. Permiten hallar la intersección de la cara del dodecaedro con ese plano. El punto M es la intersección de la recta con la cara del dodecaedro.



Ejercicio resuelto
en PDF -->
 abrir



Intersección recta con pirámide




Intersección recta con plano Proyectante




Ejercicio resuelto
en PDF -->
abrir





La intersección de una recta con un PLANO PROYECTANTE
puede verse en verdadera magnitud.
La intersección de una recta con un PLANO OBLICUO se
obtiene mediante la intersección de un plano AUXILIAR
que contenga a esa recta.

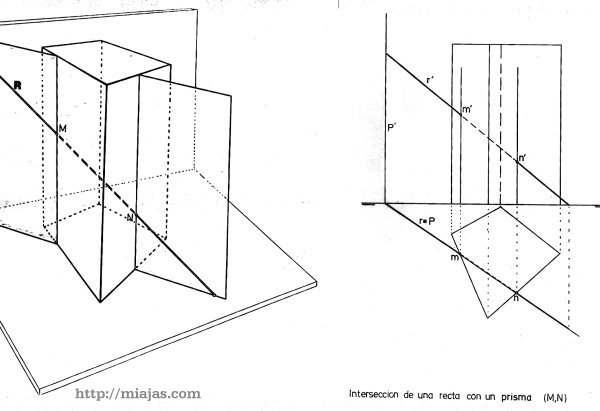

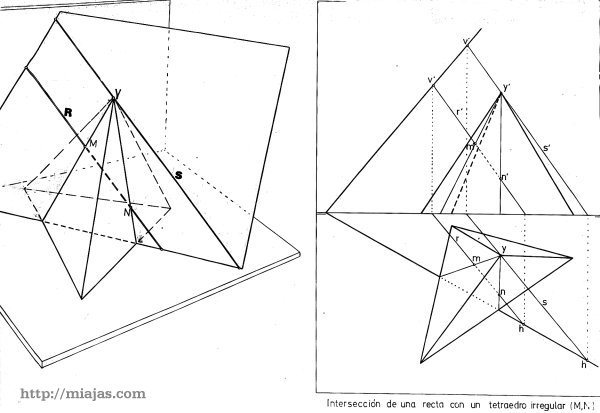

            Ejemplos resueltos: Intersección recta-pirámide  y  recta-prisma:

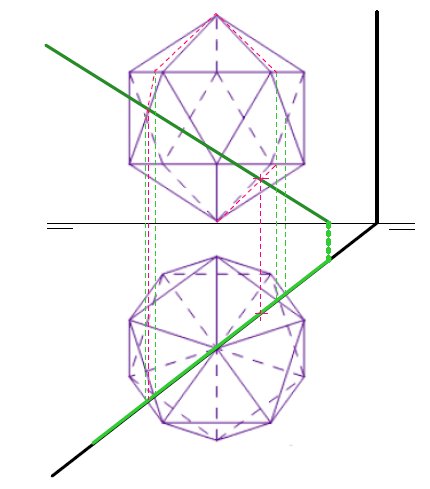

Ejemplos resueltos: Intersección recta-icosaedro:




Ejercicio resuelto en PDF -->   abrir

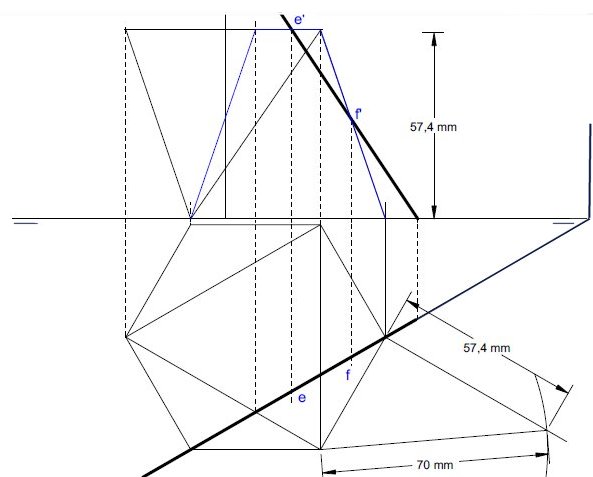

Ejemplos resueltos: Intersección recta-octaedro:

Ejercicio resuelto
Ejemplos resueltos: Hexaedro apoyado sobre un vértice:

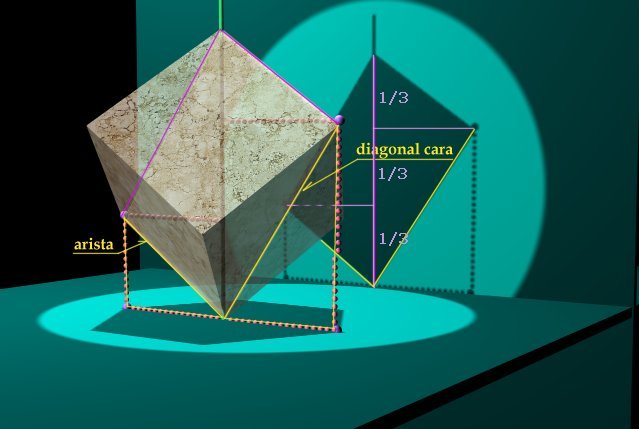

La altura de los vértices del hexaedro están a un tercio de la diagonal del rectángulo formado por la arista y la diagonal de la cara

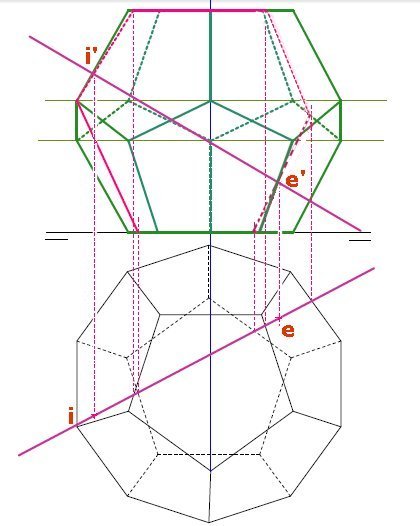

Ejemplos resueltos: Intersección recta-dodecaedro:
