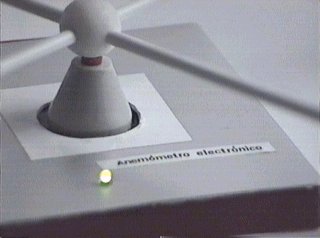

El giro del anemómetro genera pulsos mediante un sensor de efecto Hall, los cuales se aplican a un bit del puerto de estado del Pc.

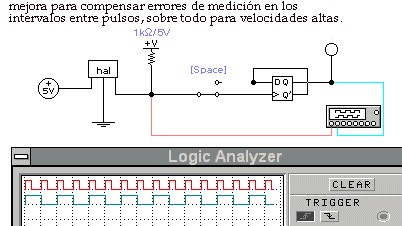

Mediante un bucle de programa se cuentan los impulsos (giros) por segundo y se calcula la velocidad del viento en función de la longitud de las varillas (radio).

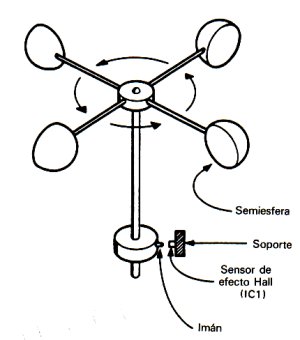

Esta es la documentación que he utilizado  para construir el anemómetro:

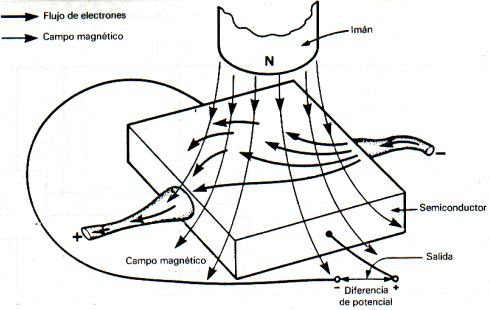

Principio de funcionamiento de un sensor de efecto Hall

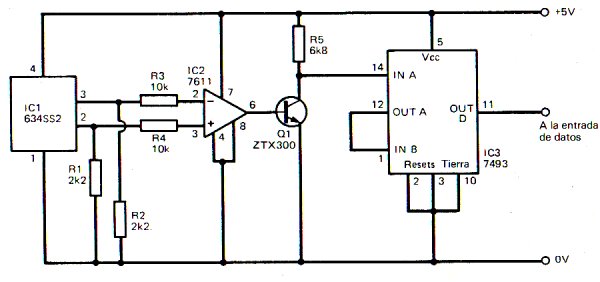

El circuito está alojado en la caja de soporte del mecanismo giratorio. La alimentación se obtiene de una pila de 9 v. y un regulador de 5 v.

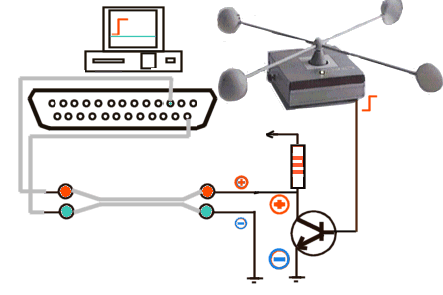

Los pulsos se leen del bit 7 (busy) del puerto de estado utilizando INP($379) en QBasic o la libreria INPOUT32.DLL en Visual Basic 6.

Esta librería lleva las instrucciones
INP(puerto)  y
OUT puerto,bit
para que funcione copia el archivo inpout32.dll a C:\windows\system
