Semáforo con puertas NAND

Esquema del circuito

Entrada 00 Entrada 01 Entrada 10 Entrada 11  flecha_roja_izda.gif (965 bytes) Volver

Propuesta:
Diseñar un circuito de dos entradas y tres salidas (semáforo) con puertas NAND

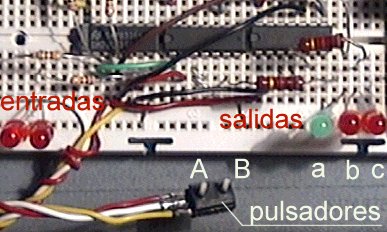

En las fotografias puede verse un montaje de prueba en una placa board.
En el proceso se ha utilizado el programa Electronic Workbench para representar las puertas:
De la tabla de verdad obtenemos las ecuaciones para cada salida:
a=A'B  b=AB'  c=AB
y con puertas NAND:
a=(A'B)'  b=(AB')'   c=(AB)'  (6 puertas)

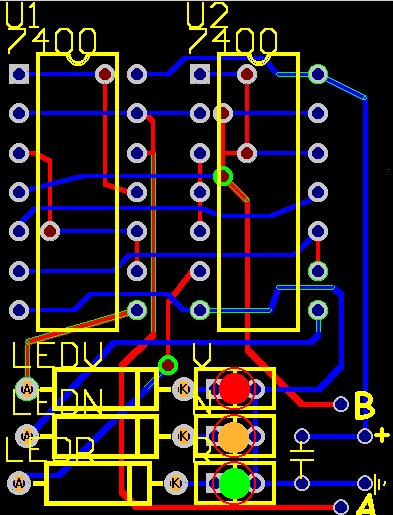

Se necesitan dos integrados 7400. Las dos puertas que sobran pueden usarse como inversores para las entradas.
En el montaje real se utilizan dos inversores 7414.

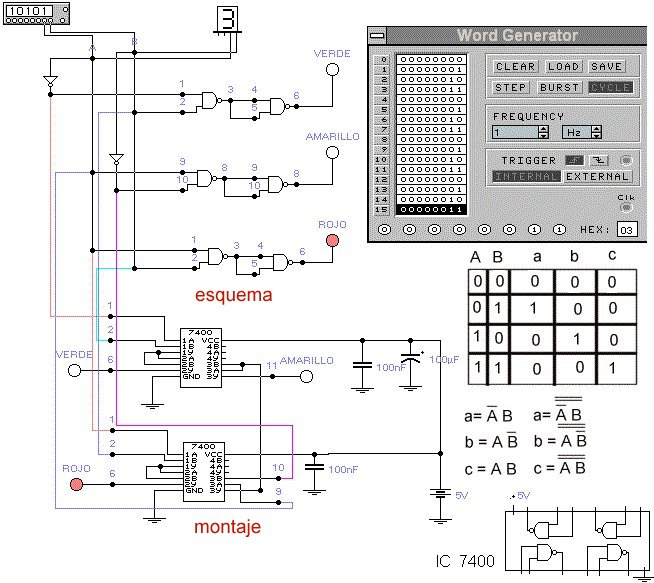

Este es el circuito:
