Temporizador para "pasar" huevos



Con este circuito puedes controlar el tiempo exacto para conseguir que tu desayuno esté en su punto. Pon agua a hervir, introduce el huevo y activa el temporizador.

Buen provecho.

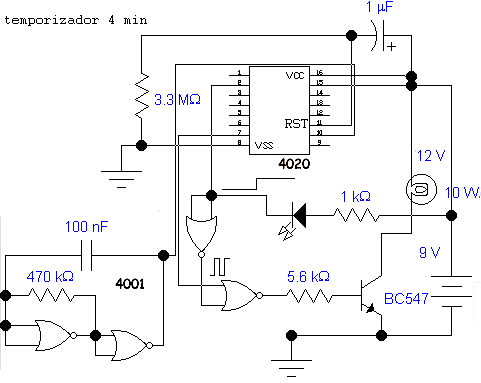

temporiz.gif (7042 bytes) El funcionamiento del temporizador es el siguiente:

al conectarse la alimentación se produce un reset en el circuito. Dos puertas están configuradas como multivibrador que genera la señal de reloj para el divisor binario 4020. La salida del pin 10 cambia aproximadamente al cabo de 4 minutos permitiendo que la puerta que controla el transistor deje pasar la señal de la etapa correspondiente al pin 7 que cambia cada segundo, produciendo un encendido y apagado de la bombilla. Puedes variar el tiempo cambiando el condensador de 100nf del oscilador.
