HERRAMIENTAS BÁSICAS ( IV )




Arranca el programa en: Inicio/Programas/IMSI TurboCAD





BISECTRICES Y MEDIATRICES

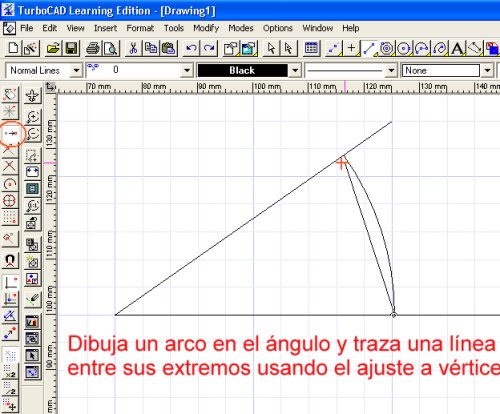

Para trazar una bisectriz a un ángulo traza un arco con centro en el vértice ajustando el comienzo y el final del mismo a los lados.
une los extremos del arco con una línea y selecciona la herramienta recta perpendicular.

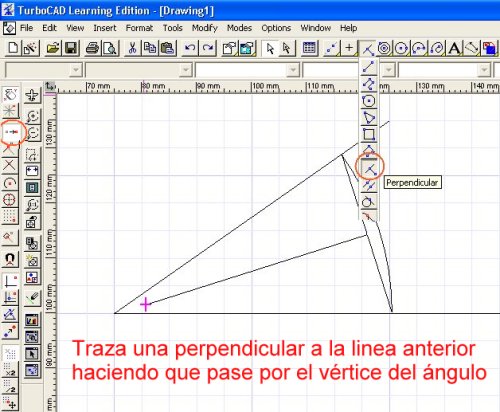

Para trazar la perpendicular a la recta anterior que pase por el vértice del ángulo, asegurate que esta pulsado el botón de ajuste a vértices y haz clic sobre la recta y luego sobre el vértice del ángulo dos veces.

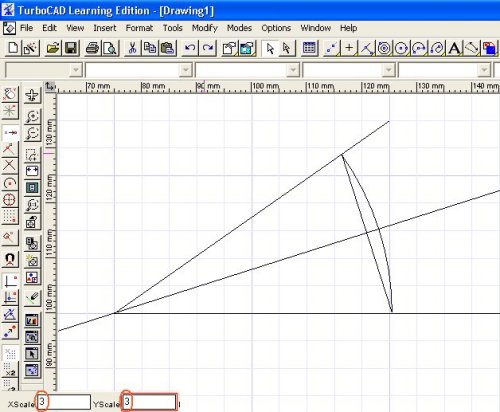

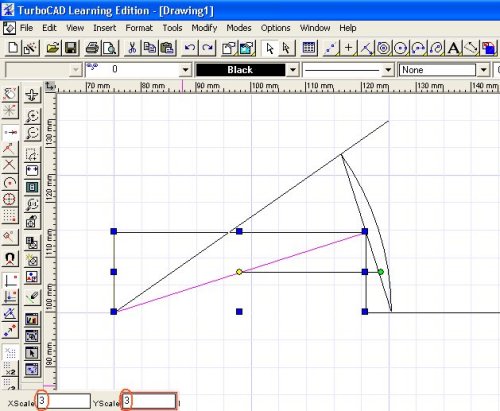

Para alargar la bisectriz ( y cualquier recta), selecciónala y cambia su escala escribiendo el valor sobre las casillas XScale y YScale.

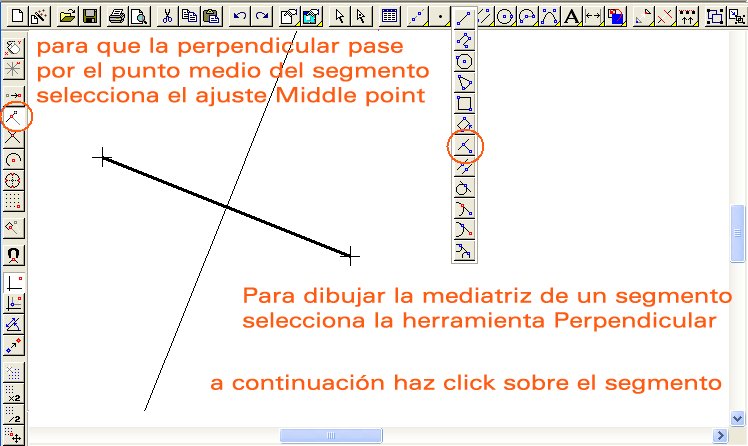

Este es el resultado. Las mediatrices de los segmentos se obtienen de la misma forma, con la opción recta perpendicular y el botón de punto medio (Middle point).

Dibuja varios segmentos oblicuos y halla sus mediatrices como práctica.
Guarda las prácticas con el nombre: bisectrices y mediatrices.





Para dibujar mediatrices se utiliza generalmente la herramienta line perpendicular y el ajuste middle point







Ejercicios de ejemplo:

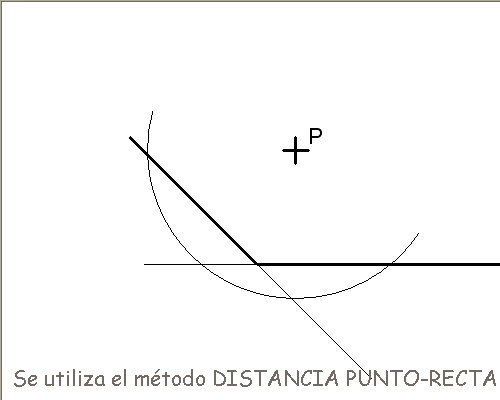

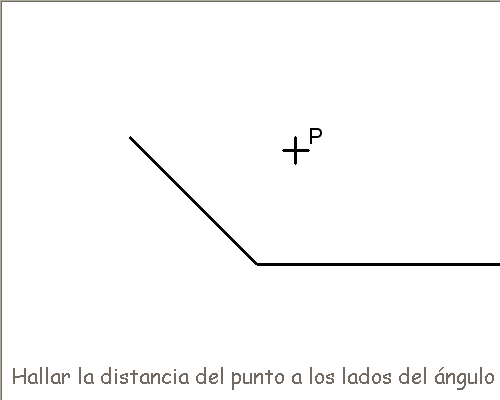

Pasos para hallar la distancia de un punto a los lados de un ángulo:
Con la herramienta arco, dibuja un arco de circunferencia que corte a ambas rectas (alargándolas previamente)

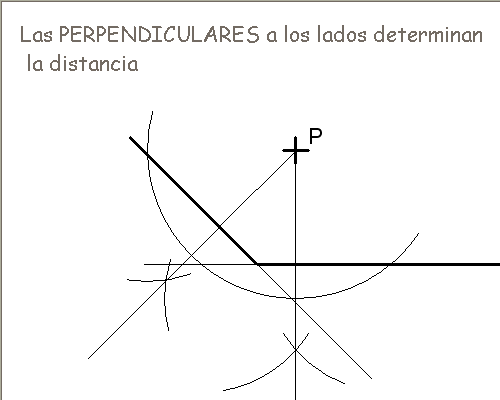

Traza la perpendicular desde el punto (utiliza la herramienta Línea/Perpendicular) y el ajuste a la intersección.

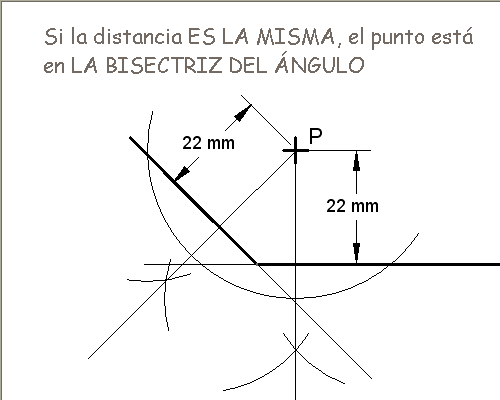

Averigua la distancia utilizando la herramienta acotación vertical y acotación inclinada.
Halla los PUNTOS NOTABLES de un triángulo:

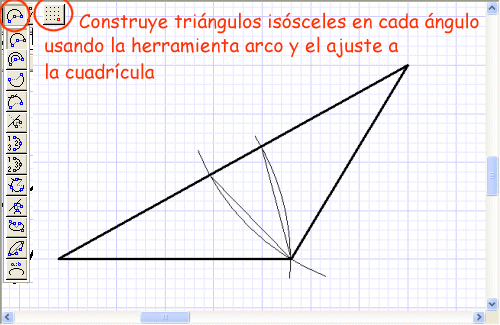

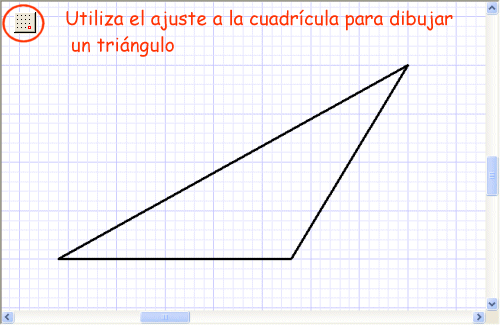

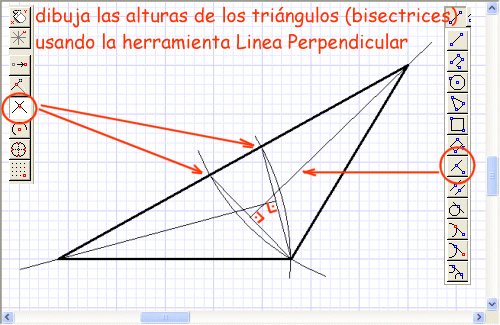

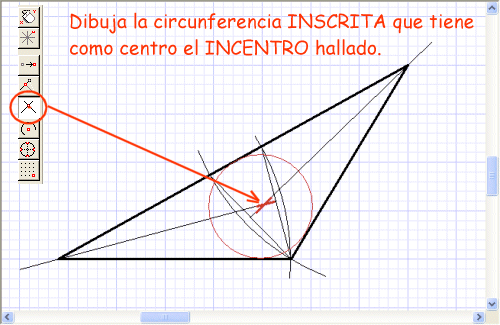

En este ejemplo tienes los pasos para obtener el INCENTRO.

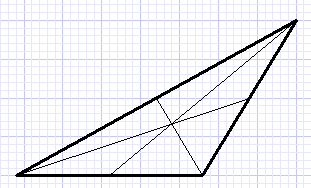

BARICENTRO Construye y guarda los ejercicios siguientes:

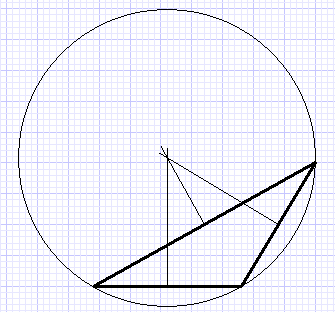

CIRCUNCENTRO

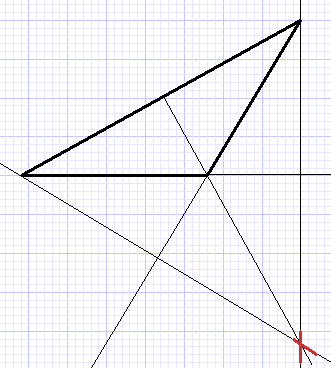

ORTOCENTRO
