Introducción a TurboCad
Dibujo Técnico/ Tecnología
|
|
Apuntes del Seminario de
Tecnología e Informática.
Tomás Mendoza (curso 2004/05) |
TANGENCIAS
|
|
|
Arranca el programa en: Inicio/Programas/IMSI
TurboCAD |
|
|
|
|
EJEMPLOS DE ENLACES Y TANGENCIAS
|
|
|
 |
|
 |

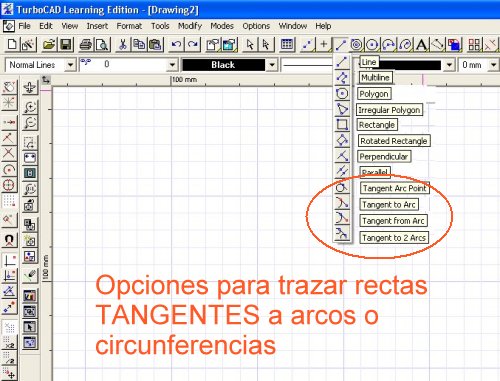

El menú Línea
dispone de varios botones para realizar rectas tangentes a
circunferencias. Tangente a un arco desde un punto (Tangent Arc Point),
Tangente a un arco desde un punto, etc.
|
|
|
|
|
 |

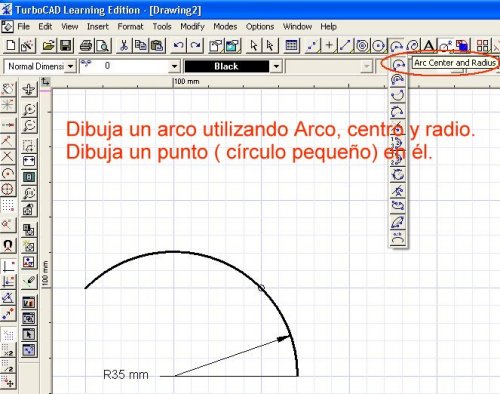

Dibuja un arco usando la opción Arco, centro y
radio del menú Arco. |
|
|
|
|
 |
Dibuja una circunferencia de pequeño tamaño en
una posición del arco, representando el punto por el que queremos trazar
la tangente.

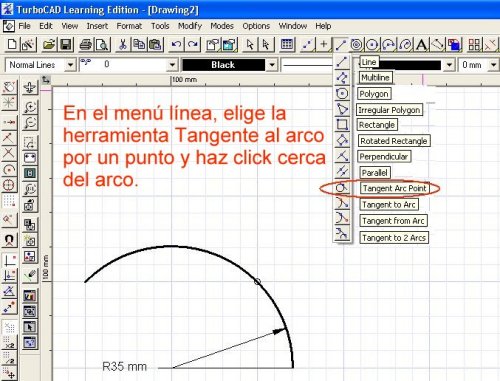

Selecciona la opción Trazar una tangente por un punto del arco. |
|
|
|
|
 |

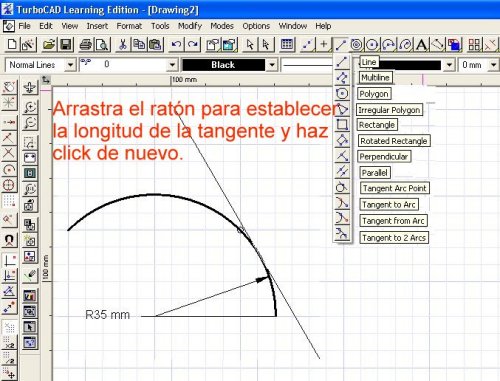

Al hacer click sobre el arco, podemos elegir la
longitud que tendrá la tangente. Haz click para fijarla. |
|
|
|
|
 |

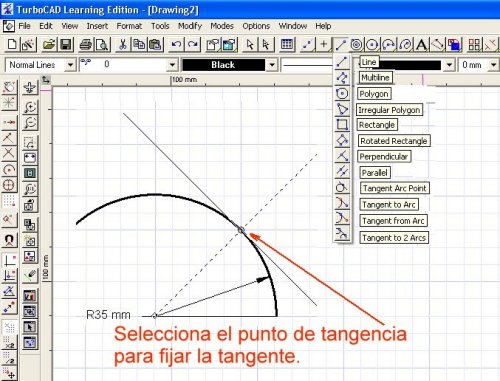

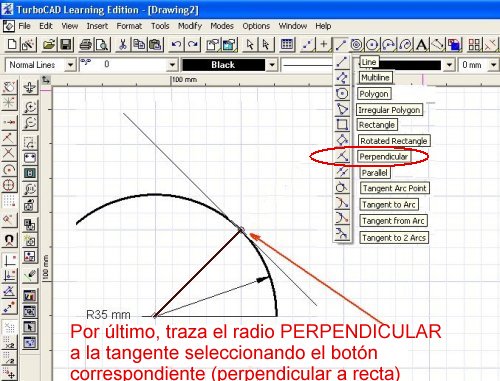

Por último, selecciona el punto de tangecia en
el arco para terminar. |
|
|
|
|
 |
|
|
|
|
|
 |

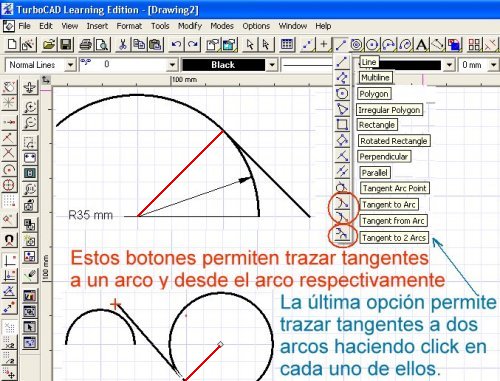

Utiliza los otros botones para realizar tangentes
a un arco y desde un arco.
También para dibujar tangentes comunes a dos circunferencias
(interiores y exteriores) |
|
|
|
|
 |

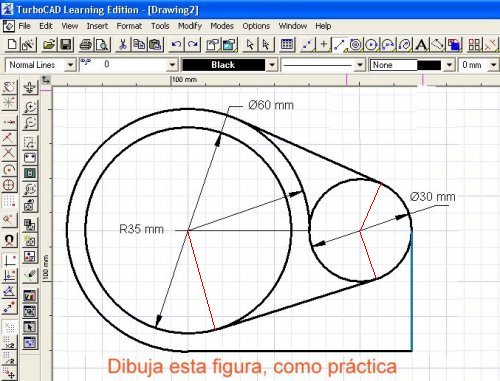

Realiza este ejercicio como práctica de
tangencias en TurboCad.
Guárdalo en tu carpeta de prácticas con el nombre TANGENCIAS1 |
|
|
|
|
|
|
|
