HERRAMIENTAS BÁSICAS ( V ) |
||
|
Arranca el programa en: Inicio/Programas/IMSI TurboCAD | |
|
|
|
TRIÁNGULOS (DISTINTOS CASOS) |
||
Triángulo conociendo dos ángulos y la altura |
||

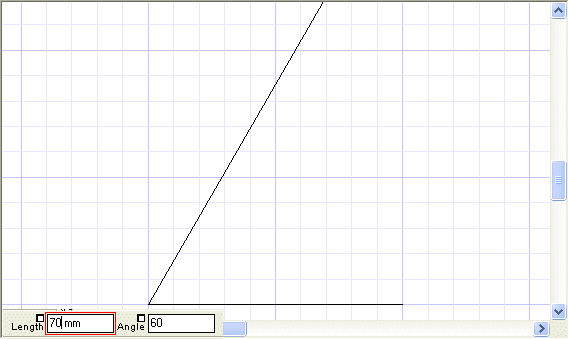

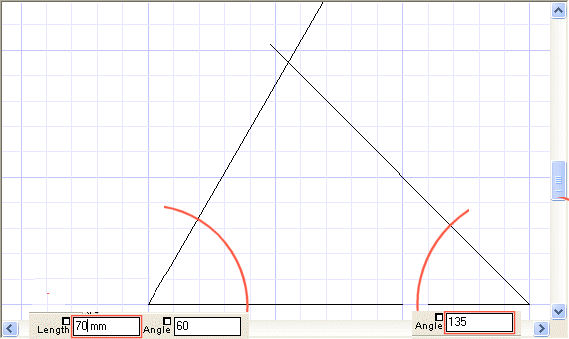

Dibuja un ángulo de 60º utilizando la caja Angle, | ||
y otro de 45 (135) a la derecha, en cualquier posición y longitud. | ||

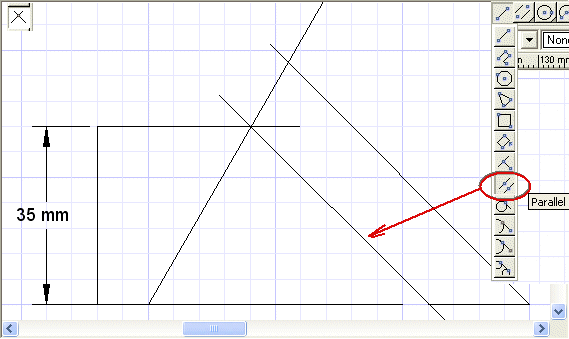

Traza una paralela a la base del triángulo definido por los dos ángulos a una distancia dada (35 mm) | ||

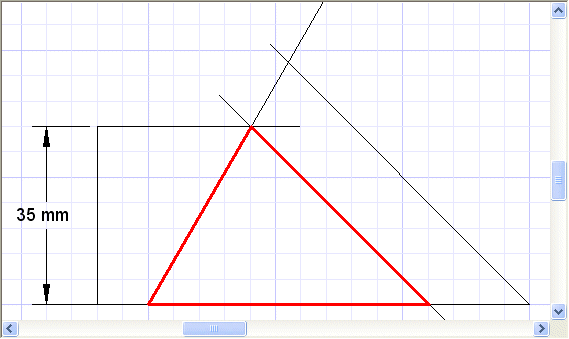

Por último, dibuja una paralela a uno de los lados del ángulo derecho por el punto de intersección de la altura con el primer ángulo. | ||
Triángulo conociendo dos lados y la mediana |
||

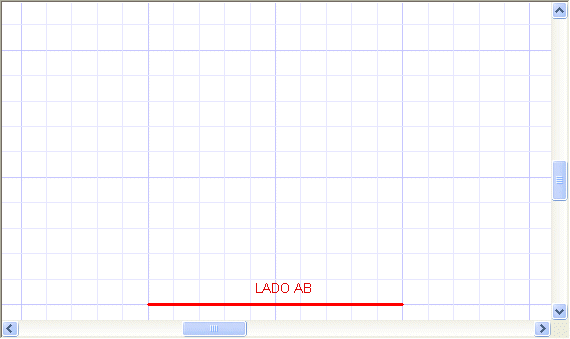

Dibujamos el primer lado y hallamos el punto medio. | ||

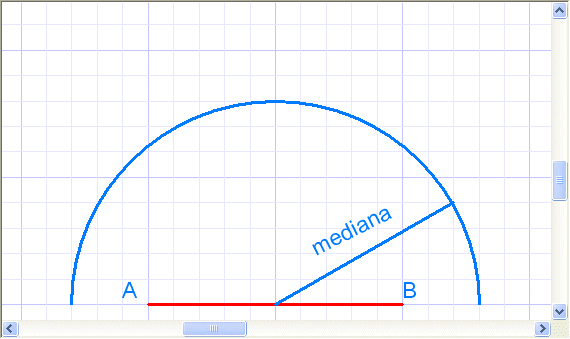

El punto C estará en el arco descrito por la mediana (lugar geométrico) | ||

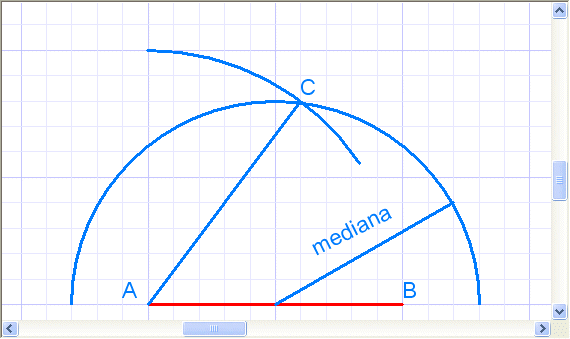

Con radio igual al segundo lado cortamos al lugar geométrico del punto C. | ||
El triángulo queda definido por A B y C. | ||
