Simulación de procesos.

Volver a la página principal

Prácticas realizadas en la asignatura Tecnología de la información de Bachillerato.
Índice:

Gráficos obtenidos a partir de una simulación por ordenador (Velocidad de deslizamiento).

Gráficos obtenidos a partir de una simulación por ordenador (Velocidad de rodadura).

Comparación entre una simulación y una adquisición de datos (Termógrafo)

Simulación del cálculo de la capacidad de un depósito









Gráficos obtenidos a partir de una simulación por ordenador (Velocidad de deslizamiento).

Para realizar esta práctica abre una nueva hoja de cálculo de Works, minimízala y abre también el programa PRDESLIZ.EXE situado en la unidad compartida de red.

Maximiza y ajusta la ventana de Works para que muestre la hoja de cálculo y puedas ver, al mismo tiempo el programa de simulación.

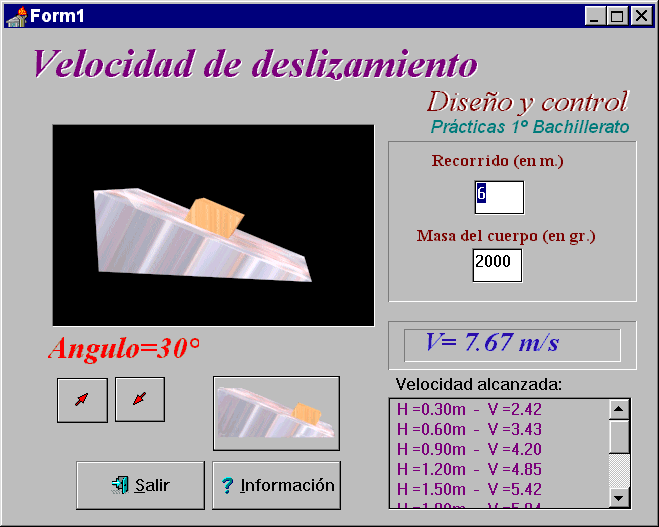

Modifica el ángulo de inclinación de la rampa utilizando las flechas que ves en el programa y pulsa sobre el botón contiguo para obtener una tabla con las velocidades y las alturas recorridas por el objeto que se desliza sobre la rampa.

En el ejemplo, después de descender 3 metros, el objeto alcanza una velocidad de 7,67 m/s.

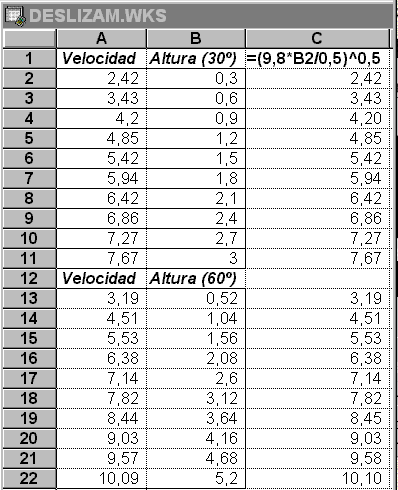

Cópia en la columna A las velocidades que va alcanzando el objeto y en la columna B la altura recorrida.

Resalta el rango A2:B11 para obtener el gráfico que relaciona la velocidad con la altura.

Ahora modifica el ángulo de inclinación de la rampa en el programa simulador. Pulsa para obtener una nueva tabla de velocidades.

Cópialas en la hoja de cálculo, en el rango A13:B22

Resalta el rango para obtener un nuevo gráfico.



El programa calcula la altura (h) del objeto en función del recorrido y el ángulo de inclinación y obtiene la velocidad aplicando la fórmula:

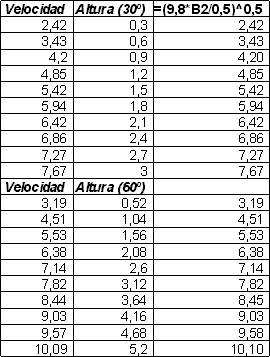

Para comprobarlo escribe esta fórmula en la casilla C2

y cópiala en el rango C3:C11 y en C13:C22

para comprobar como se obtienen, a partir de las alturas, las mismas velocidades.




Gráficos obtenidos a partir de una simulación por ordenador (Velocidad de rodadura).

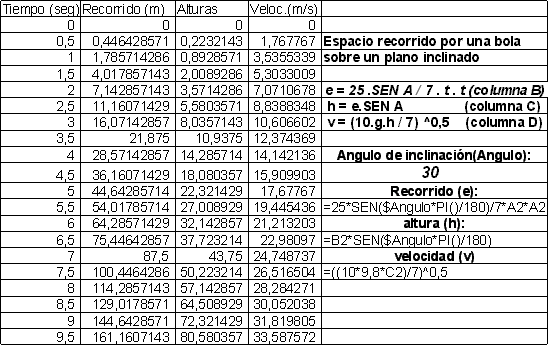

 En una nueva hoja de cálculo, introduce en la columna A valores a partir de 0 y con un incremento de 0,5.

En la casilla E11 introduce el valor del ángulo de la rampa (llamamos Angulo a la casilla con Insertar/Nombre de rango).

En la columna B calculamos el recorrido de la bola utilizando la ecuación:

(escribe esta fórmula en B2 y cópiala en el rango B2:B21)

La altura se calcula en la columna C con la fórmula:

y por último la velocidad alcanzada por la bola la obtenemos en la columna D utilizando:

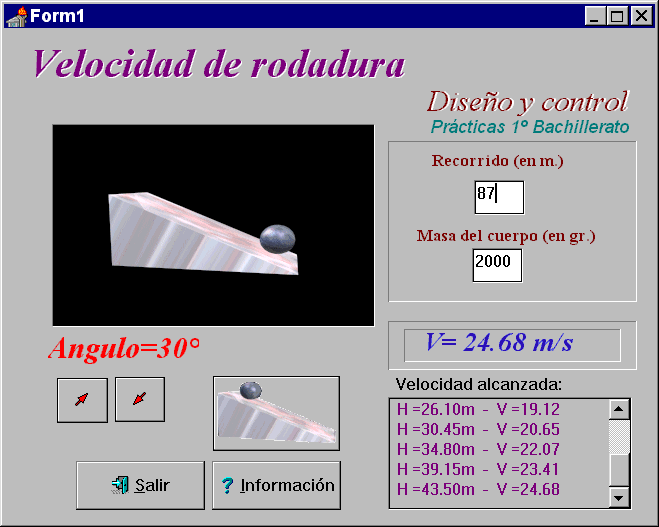

Estos cálculos los realiza también el programa PRORODAD.EXE situado en la unidad compartida de red que simula el lanzamiento de la bola por una rampa inclinada. Puedes cambiar en él todos los parámetros: el ángulo de inclinación, la longitud de la rampa, la masa de la bola.

Pulsando sobre el botón de activación obtendrás una tabla con las alturas y las velocidad que adquiere la bola durante el recorrido. Compárala con la tabla generada con la hoja de cálculo.

Observa como la velocidad alcanzada por la bola en la simulación sobre un recorrido de 87 metros y un ángulo de 30 grados es de 24 m/s, y la altura de la rampa es de 43 m. igual que en la fila correspondiente de la hoja de cálculo.

Modifica los datos en el simulador y compara los resultados de nuevo con los obtenidos en la hoja de cálculo.



Captura y representación de datos analógicos (temperatura)

Si se pone agua a hervir y se retira del fuego, el agua se va enfriando conforme va pasando el tiempo. Si la temperatura ambiente es de 20 ºC, la temperatura del agua se aproximará, poco a poco, a los 20 ºC.

La función matemática que muestra esta disminución de la temperatura es:

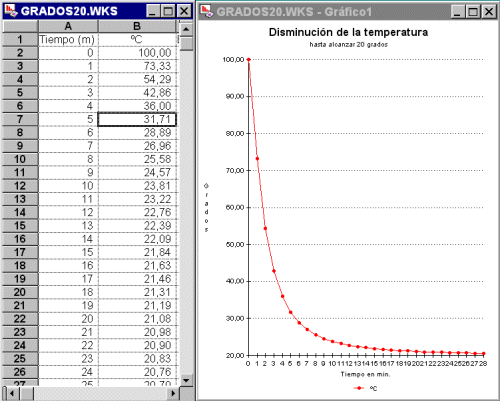

Para obtener el gráfico de esta función sólamente necesitamos dos columnas de la hoja de cálculo:

En la primera ponemos una serie de valores consecutivos que representan el tiempo en minutos y en la segunda introducimos la ecuación:

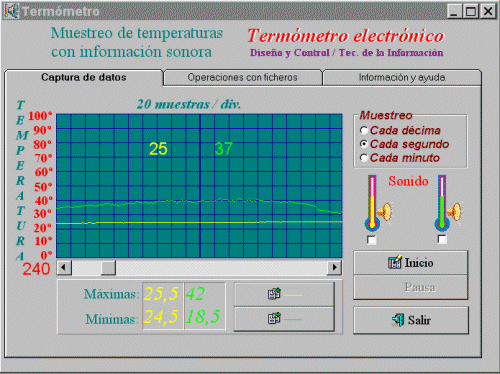

Para realizar este experimento utilizaremos un programa de adquisición de datos: PRTERMOM.EXE que controla un convertidor analógico digital que dispone de dos sensores de temperatura.

Este dispositivo tiene una resolución de medio grado centígrado, por lo que podemos introducir uno de los sensores en agua a 100 º y realizar una toma de muestras cada minuto.

El programa muestra la evolución de la temperatura en un gráfico, pero también permite copiar los datos capturados al portapapeles para, posteriormente, utilizarlos en una hoja de cálculo.

Los datos obtenidos en el muestreo se comparten en la red local a través del visor del portapapeles accediendo a la página compartida TEMPERAT del equipo Pc1.

Cuando accedas a los datos compartidos, copialos en el portapapeles local de tu ordenador y pégalos en una columna de la hoja de cálculo para obtener el gráfico correspondiente y compararlo con el obtenido mediante la ecuación anterior.

Si quieres más información sobre el dispositivo de captación de temperaturas pulsa aquí.









Nota: Los programas utilizados en estas prácticas están realizados con Delphi 1.0
