TANGENCIAS



 Arranca el programa en: Inicio/Programas/IMSI TurboCAD





EJEMPLOS DE ENLACES Y TANGENCIAS.

ESCOCIA

Este ejercicio sirve para practicar con las siguientes herramientas de que dispone TurboCad para realizar tangencias entre distintos elementos geométricos:

Arco Tangente a una recta

Perpendicular a un segmento por su punto medio (Middle Point)

etc.

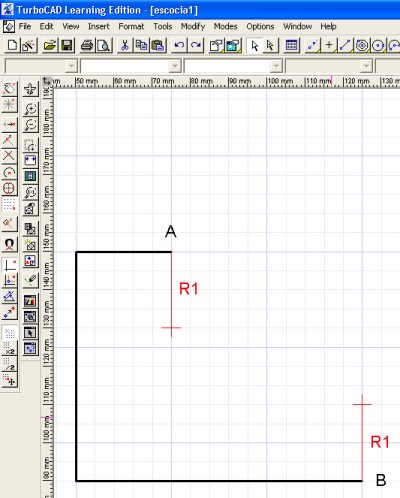

El primer paso consiste en dibujar los puntos iniciales de la escocia:
 (A y B) y situar el primer radio perpendicularmente a las rectas.

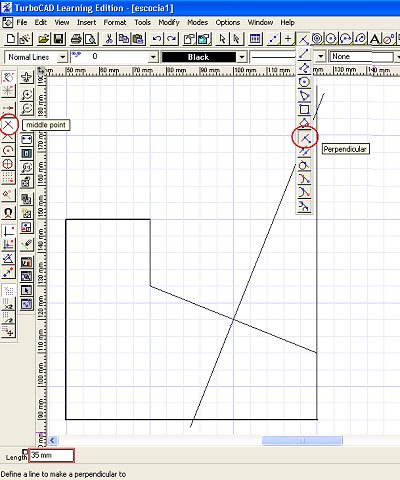

El segundo paso es unir los centros de ambos radios y trazar la mediatriz de ese segmento. Elige la opción recta perpendicular y activa el ajuste al punto medio del segmento (Middle Point) antes de dibujar la perpendicular. Desactívalo para fijarla.


El punto de intersección de la mediatriz con la prolongación del segundo radio es el segundo centro de la escocia.

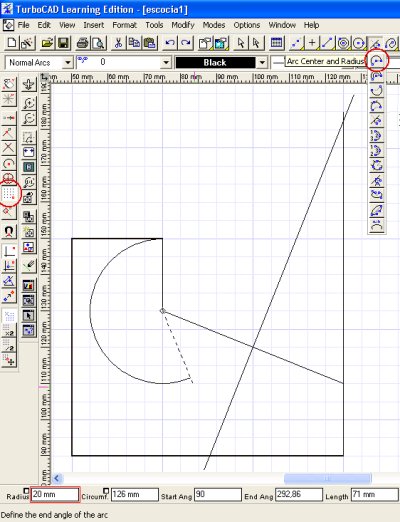

El tercer paso es dibujar el primer arco de la escocia con la opción Arco, centro, radio.

Dibuja un arco mayor de 180 grados. El punto de enlace se hallará en el paso siguiente.

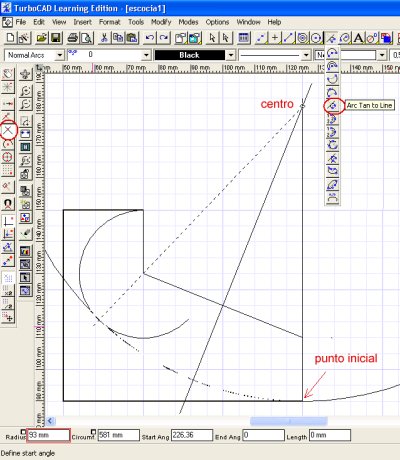

El cuarto paso es dibujar un arco tangente por el punto B con centro en el punto hallado anteriormente. Elige la opción Arco tangente a una línea.

Este arco ¡DEBE SER tangente al primero!


Por último hallamos el punto de ENLACE uniendo los centros O2 y O1 con una recta hasta cortar a ambos arcos.
