Introducción a TurboCad
Dibujo Técnico/ Tecnología
|
|
Apuntes del Seminario de
Tecnología e Informática.
Tomás Mendoza (curso 2004/05) |
TANGENCIAS
|
|
|
Arranca el programa en: Inicio/Programas/IMSI
TurboCAD |
|
|
|
|
EJEMPLOS DE ENLACES Y TANGENCIAS.
|
|
|
|
 |
|
 |

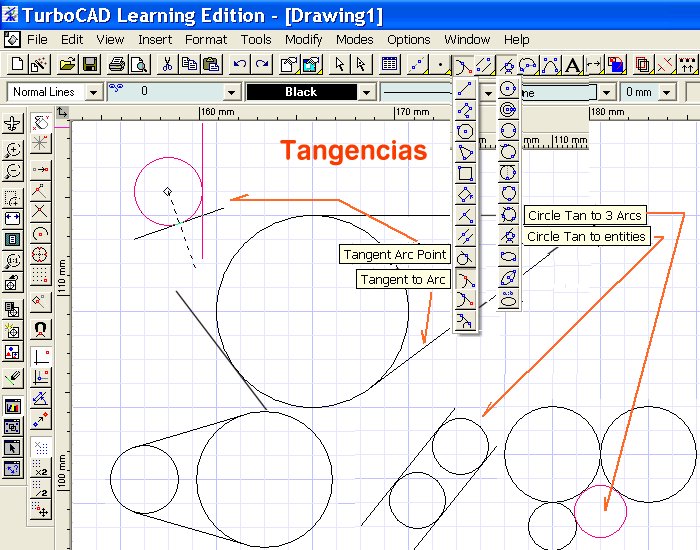

Estas son algunas de las posibilidades de que
dispone TurboCad para realizar tangencias entre distintos elementos
geométricos:
Tangente a un arco desde un punto (Tangent Arc Point)
Circunferencia tangente a tres arcos (Circle Tan to 3 Arcs)
Circunferencia tangente a dos rectas o círcunferencias (Circle Tan to
entities) etc.
|
|
|
|
|
 |

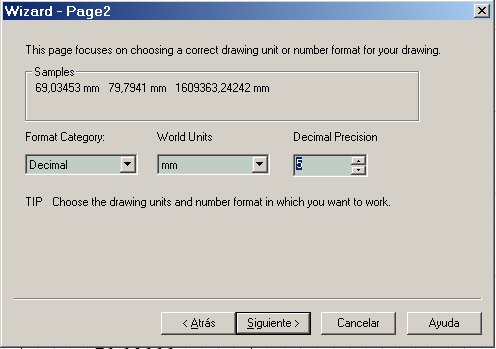

Al crear un documento nuevo con el asistente
podemos definir la precisión decimal que usaremos.
Con un valor igual a cero, trabajaremos con unidades enteras en
milímetros. |
|
|
|
|
 |

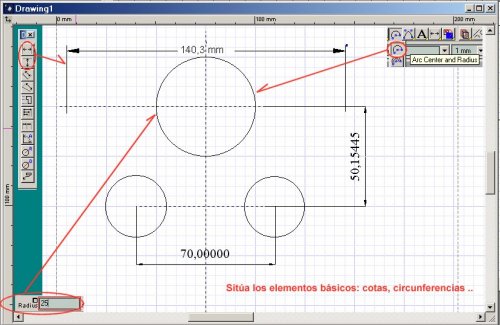

Sitúa los ejes de la figura y acota los
centros de las circunferencias. |
|
|
|
|
 |

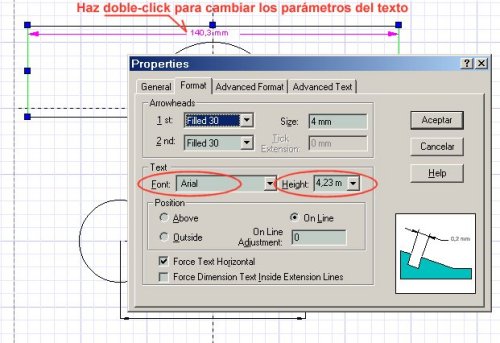

El tamaño del texto puede verse pequeño si
trabajamos con un zoom de página. Para ajustarlo abrimos el menú de
propiedades del texto y elegimos las medidas adecuadas. |
|
|
|
|
 |

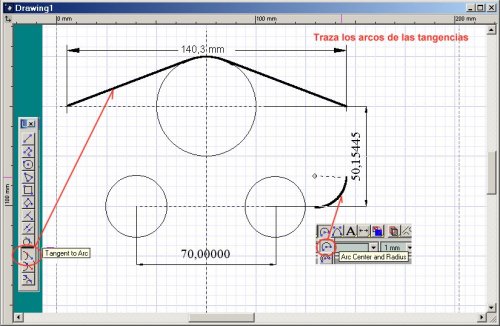

Las tangentes superiores se dibujan con la
opción Tangente a un arco desde un punto (Tangent to Arc) |
|
|
|
|
 |

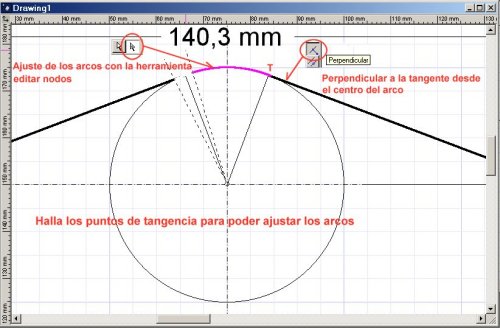

Los puntos de tangencia se hallan con la
herramienta Línea perpendicular.

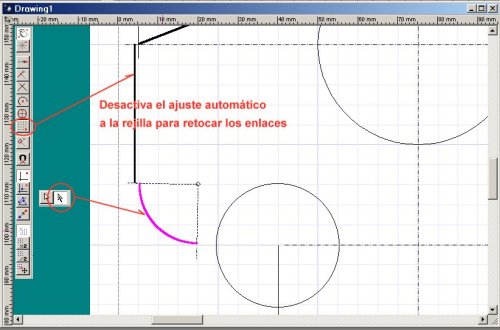

Después podemos dibujar el enlace con la herramienta Arco, centro y
punto. |
|
|
|
|
 |
|
|
|
|
|
 |

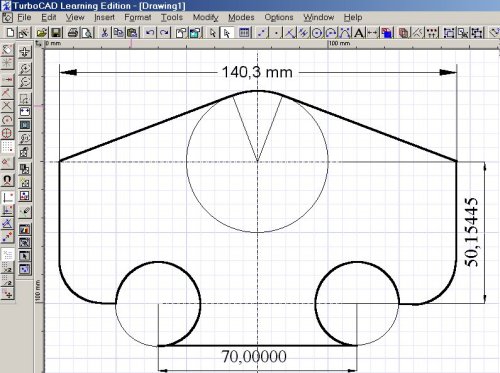

Construye esta figura y guárdala en tu carpeta
de Prácticas de tangencias y enlaces. |
|
|
|
|
 |

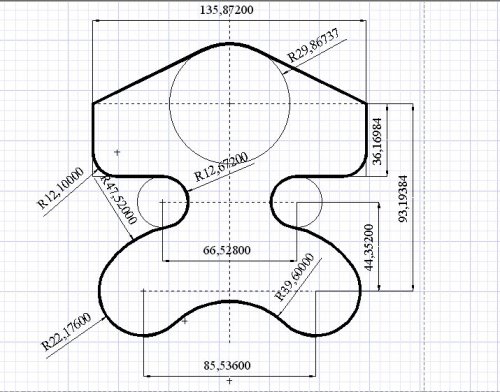

Construye esta otra y guárdala con el nombre
Práctica de tangencia y enlaces 2 |
|
|
|
|
|
Prácticas de tangencias
